Hæ
Mig vantar Oscilloscope til að stilla hjá mér videomagnara
Má ekki vera einhvað drasl þar sem ég er að vinna með mjög dýran búnað.
Hverju mælið þið með
Oscilloscope
-
Höfundur - Vaktari
- Póstar: 2409
- Skráði sig: Fös 23. Okt 2009 22:21
- Reputation: 156
- Staðsetning: 64°59'11.4" N & 18°35'12.0" V.
- Staða: Tengdur
Oscilloscope
CPU:i9 10900k | MB:Asus Z490 A-Pro | GPU:3080ti | RAM: 64gb Corsair | PSU: Seasonic 1000w | Case:Corsair 275R |
Re: Oscilloscope
Stóra spurningin er kannski hvaða bandvídd, upplausn og sampling-rate þig vantar til að sinna því sem þig langar að gera. Stilling á video-magnara hljómar eins og eitthvað sem gæti krafist hárrar bandvíddar en ætla þó ekki að fullyrða um það.
Ég hef sjálfur notað Rigol DZ1054Z í nokkur ár heimavið og verið mjög sáttur, sérstaklega miðað við verðið:
https://www.batterfly.com/shop/en/prófa ... ol-ds1054z
Upp á síðkastið hefur mig þó langað í scope með hærra sampling rate, hraðara interface, logic analyzer og betri FFT stuðning. Þar sem 50MHz bandbreiddin á 1054Z hefur aldrei verið hindrun hjá mér finnst mér líklegt að ég endi í Rohde & Schwars RTB2004:
https://www.batterfly.com/shop/en/prófa ... rz-rtb2004
Hvar sem þú endar þá get ég þó vel mælt með að kaupa frá Batterfly sem ég linkaði að ofan, hröð og fín sending og öllu vel pakkað.
Í þessum málum er PC tengd scope það eina sem ég get ekki mælt með. Ég hef ennþá ekki prufað PC scope sem er nægilega hratt að uppfæra sig að mínu mati til að vera nothæft í eitthvað annað en leikaraskap.
Ég hef sjálfur notað Rigol DZ1054Z í nokkur ár heimavið og verið mjög sáttur, sérstaklega miðað við verðið:
https://www.batterfly.com/shop/en/prófa ... ol-ds1054z
Upp á síðkastið hefur mig þó langað í scope með hærra sampling rate, hraðara interface, logic analyzer og betri FFT stuðning. Þar sem 50MHz bandbreiddin á 1054Z hefur aldrei verið hindrun hjá mér finnst mér líklegt að ég endi í Rohde & Schwars RTB2004:
https://www.batterfly.com/shop/en/prófa ... rz-rtb2004
Hvar sem þú endar þá get ég þó vel mælt með að kaupa frá Batterfly sem ég linkaði að ofan, hröð og fín sending og öllu vel pakkað.
Í þessum málum er PC tengd scope það eina sem ég get ekki mælt með. Ég hef ennþá ekki prufað PC scope sem er nægilega hratt að uppfæra sig að mínu mati til að vera nothæft í eitthvað annað en leikaraskap.
Löglegt WinRAR leyfi
-
- Gúrú
- Póstar: 502
- Skráði sig: Fim 28. Sep 2017 09:44
- Reputation: 163
- Staðsetning: 105
- Staða: Ótengdur
Re: Oscilloscope
Black skrifaði:Hæ
Mig vantar Oscilloscope til að stilla hjá mér videomagnara
Má ekki vera einhvað drasl þar sem ég er að vinna með mjög dýran búnað.
Hverju mælið þið með
Íslenskulöggan hér: Sveiflusjá er það sem enskumælandi kalla oscilloscope.
-
- Skjákortaníðingur
- Póstar: 5106
- Skráði sig: Sun 06. Jan 2008 22:28
- Reputation: 930
- Staðsetning: Reykjavík
- Staða: Ótengdur
Re: Oscilloscope
Black skrifaði:Hæ
Mig vantar Oscilloscope til að stilla hjá mér videomagnara
Má ekki vera einhvað drasl þar sem ég er að vinna með mjög dýran búnað.
Hverju mælið þið með
Er með Rohde & Schwarz í vinnunni, og þær eru góðar uppá allt drift. Þar að segja þær vanstillast ekkert svo með tímanum.
Hinsvegar er ég picoscope- all the way. Hugbúnaðurinn með þeim er top-notch og endalaust verið að uppfæra hann. Síðan sprengdi ég eina þegar það var orðið nokkuð áliðið á nóttina, og fékk 380VDC í gegnum hana og stútaði gjörsamlega. Setti mig í samband við Pico sem svöruðu eftir 45min og sögðu mér að þeir hafa fast viðgerðargjald þarna í UK og fljótir að þessu fyrir ekki svo hátt gjald, en í mínu tilfelli var hún hálf fuðruð upp og þá buðu þeir mér nýja með fullri ábyrgð og sendingu heim á 50% verði.
Síðast breytt af jonsig á Sun 01. Maí 2022 17:33, breytt samtals 1 sinni.
-
- Of mikill frítími
- Póstar: 1794
- Skráði sig: Fim 12. Jún 2003 17:16
- Reputation: 82
- Staðsetning: DK
- Staða: Ótengdur
Re: Oscilloscope
Við erum með nokkra Keysight í vinnunni hjá mér. DSOX3034A og DSOX1204G og man ekki síðustu týpuna.
Keysight eru nokkuð algengir hérna í DK, margir versla hér https://www.altoo.dk
Rohde & Schwarz eins og Jonsig minnist á er líka gott merki en ég fíla viðmótið betur hjá keysight.
Rigol er svolítið hobby dót, en er gott bang for the buck. Á DS1054Z heima, getur firmware hackað hann í 100Mhz
Picoscope er líka svolítið hobby dót líka að mínu mati en bráðsniðugir samt. Þarft að tengja við tölvu til að nota.
Keysight eru nokkuð algengir hérna í DK, margir versla hér https://www.altoo.dk
Rohde & Schwarz eins og Jonsig minnist á er líka gott merki en ég fíla viðmótið betur hjá keysight.
Rigol er svolítið hobby dót, en er gott bang for the buck. Á DS1054Z heima, getur firmware hackað hann í 100Mhz
Picoscope er líka svolítið hobby dót líka að mínu mati en bráðsniðugir samt. Þarft að tengja við tölvu til að nota.
Electronic and Computer Engineer
-
- Skjákortaníðingur
- Póstar: 5106
- Skráði sig: Sun 06. Jan 2008 22:28
- Reputation: 930
- Staðsetning: Reykjavík
- Staða: Ótengdur
Re: Oscilloscope
axyne skrifaði:Rigol er svolítið hobby dót, en er gott bang for the buck. Á DS1054Z heima, getur firmware hackað hann í 100Mhz
Picoscope er líka svolítið hobby dót líka að mínu mati en bráðsniðugir samt. Þarft að tengja við tölvu til að nota.
-
- Of mikill frítími
- Póstar: 1794
- Skráði sig: Fim 12. Jún 2003 17:16
- Reputation: 82
- Staðsetning: DK
- Staða: Ótengdur
Re: Oscilloscope
jonsig skrifaði:axyne skrifaði:Rigol er svolítið hobby dót, en er gott bang for the buck. Á DS1054Z heima, getur firmware hackað hann í 100Mhz
Picoscope er líka svolítið hobby dót líka að mínu mati en bráðsniðugir samt. Þarft að tengja við tölvu til að nota.
haha, ég sé reyndar núna þeir eru komnir með flottari græjur en síðast þegar ég sá þetta. Aldrei notað sjálfur.
Hef séð marga embedded forritara nota picoscope MSO. Síðan á vinur minn á PicoVNA og er rosalega ánægður með hann.
Electronic and Computer Engineer
-
Höfundur - Vaktari
- Póstar: 2409
- Skráði sig: Fös 23. Okt 2009 22:21
- Reputation: 156
- Staðsetning: 64°59'11.4" N & 18°35'12.0" V.
- Staða: Tengdur
Re: Oscilloscope
Takk fyrir góð svör!
Kannski er nóg fyrir mig að vera með picoscope.
En núna ætla ég aðeins að skoða yfir þetta, Annars kann ég lítið á Oscilloscope annað en að
Stilla búnaðinn sem ég er að vinna með.

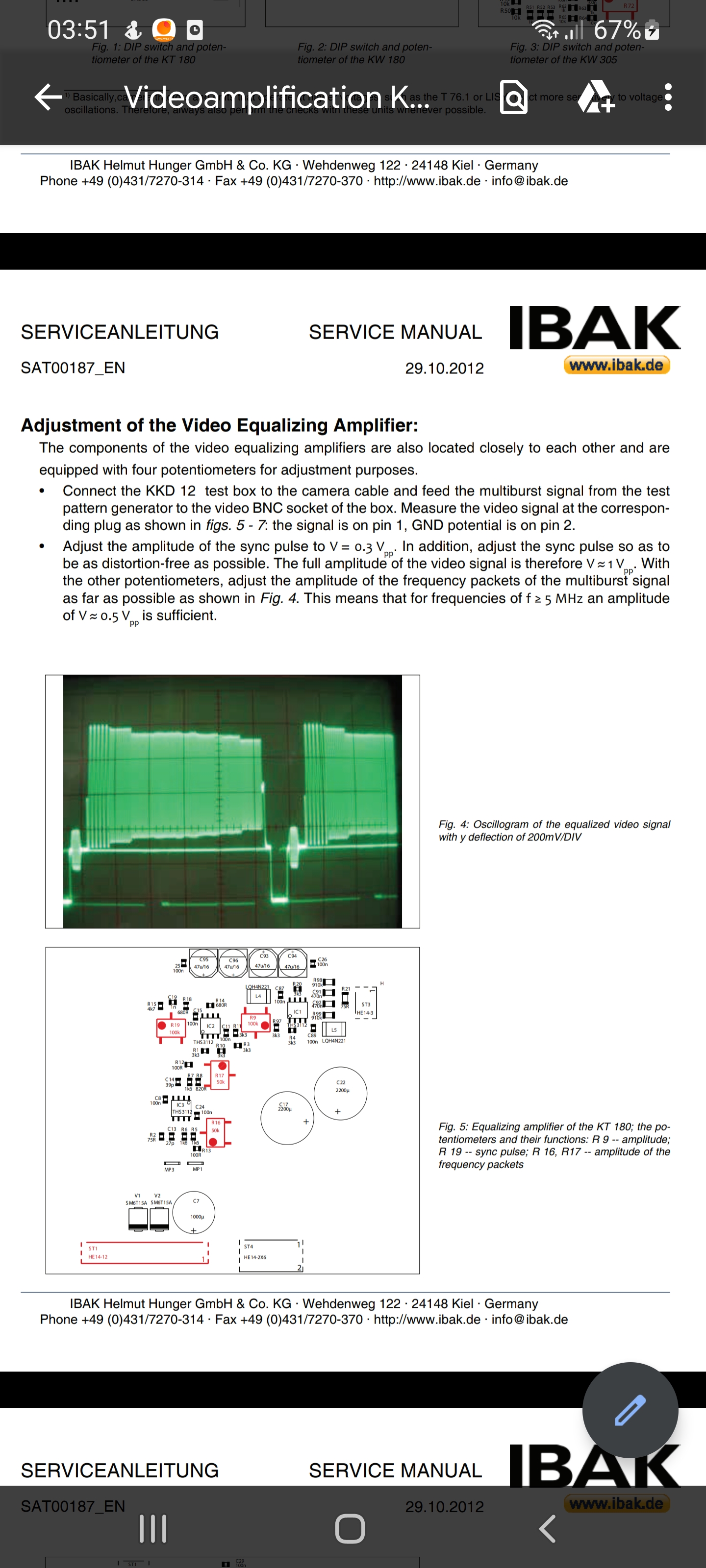

Set inn eitt viðhengi hérna með leiðbeiningum fyrir forvitna
Kannski er nóg fyrir mig að vera með picoscope.
En núna ætla ég aðeins að skoða yfir þetta, Annars kann ég lítið á Oscilloscope annað en að
Stilla búnaðinn sem ég er að vinna með.
Set inn eitt viðhengi hérna með leiðbeiningum fyrir forvitna
- Viðhengi
-
- Screenshot_20220501-035104_Drive.jpg (1.2 MiB) Skoðað 9087 sinnum
CPU:i9 10900k | MB:Asus Z490 A-Pro | GPU:3080ti | RAM: 64gb Corsair | PSU: Seasonic 1000w | Case:Corsair 275R |
-
- has spoken...
- Póstar: 189
- Skráði sig: Mið 03. Okt 2012 00:13
- Reputation: 13
- Staða: Ótengdur
Re: Oscilloscope
Hef ekkert mikið að bæta í þessa umræðu annað en að ég er að læra rafeindavirkjun upp í Tækniskóla og við erum með 20ára+ sveiflusjár og ég öfunda ykkur alla að eiga svona flottar græjur heima hjá ykkur
-
- Skjákortaníðingur
- Póstar: 5106
- Skráði sig: Sun 06. Jan 2008 22:28
- Reputation: 930
- Staðsetning: Reykjavík
- Staða: Ótengdur
Re: Oscilloscope
Póstkassi skrifaði:Hef ekkert mikið að bæta í þessa umræðu annað en að ég er að læra rafeindavirkjun upp í Tækniskóla og við erum með 20ára+ sveiflusjár og ég öfunda ykkur alla að eiga svona flottar græjur heima hjá ykkur
Þetta snýst oft meira um að kunna nota þessar græjur.
-
- has spoken...
- Póstar: 189
- Skráði sig: Mið 03. Okt 2012 00:13
- Reputation: 13
- Staða: Ótengdur
Re: Oscilloscope
jonsig skrifaði:Póstkassi skrifaði:Hef ekkert mikið að bæta í þessa umræðu annað en að ég er að læra rafeindavirkjun upp í Tækniskóla og við erum með 20ára+ sveiflusjár og ég öfunda ykkur alla að eiga svona flottar græjur heima hjá ykkur
Þetta snýst oft meira um að kunna nota þessar græjur.
Alveg klárlega, en upp í skóla er ekki vel séð um þessar sveiflusjár, ekki búið að calibrate-a í langan tíma. Einnig er mikið noise í öllum mælingum þar sem að það er flúrlýsing í salnum sem mælingarnar eru gerðar. Þannig að það leiðir til þess að allar mælingar fyrir neðan 100mV eru ekki nákvæmar á skástu scope-unum og á verstu scope-unum eru þær bara alls ekki marktækar.
-
- Skjákortaníðingur
- Póstar: 5106
- Skráði sig: Sun 06. Jan 2008 22:28
- Reputation: 930
- Staðsetning: Reykjavík
- Staða: Ótengdur
Re: Oscilloscope
Meir líklega bara í innstungunni.
Smíðar bara differential probe í sveinsprófinu.. ekkert væl bara redda hlutunum. Stilla jafnvel scope'in.
Mundu að kennararnir í tskoli eru að njósna fyrir vinnustaði útí bæ. Og fá djúsí störf í boði í þessum geira.
Smíðar bara differential probe í sveinsprófinu.. ekkert væl bara redda hlutunum. Stilla jafnvel scope'in.
Mundu að kennararnir í tskoli eru að njósna fyrir vinnustaði útí bæ. Og fá djúsí störf í boði í þessum geira.
Síðast breytt af jonsig á Þri 03. Maí 2022 16:45, breytt samtals 2 sinnum.
-
- Of mikill frítími
- Póstar: 1794
- Skráði sig: Fim 12. Jún 2003 17:16
- Reputation: 82
- Staðsetning: DK
- Staða: Ótengdur
Re: Oscilloscope
Póstkassi skrifaði:Hef ekkert mikið að bæta í þessa umræðu annað en að ég er að læra rafeindavirkjun upp í Tækniskóla og við erum með 20ára+ sveiflusjár og ég öfunda ykkur alla að eiga svona flottar græjur heima hjá ykkur
17 ár síðan ég útskrifaðist úr Rafeindavirkjanum og sumar sveiflusjánar voru orðnar gamlar þá
En það var einhver endurnýjun í gangi stuttu eftir ég útskrifaðist minnir mig og gátu nemendur keypt þessar gömlu.
Ég hef alltaf séð eftir að hafa ekki keypt eina klassíska analog.
Electronic and Computer Engineer
-
- Fiktari
- Póstar: 61
- Skráði sig: Sun 30. Des 2012 22:04
- Reputation: 6
- Staðsetning: ísland
- Staða: Ótengdur
Re: Oscilloscope
axyne skrifaði:Póstkassi skrifaði:Hef ekkert mikið að bæta í þessa umræðu annað en að ég er að læra rafeindavirkjun upp í Tækniskóla og við erum með 20ára+ sveiflusjár og ég öfunda ykkur alla að eiga svona flottar græjur heima hjá ykkur
17 ár síðan ég útskrifaðist úr Rafeindavirkjanum og sumar sveiflusjánar voru orðnar gamlar þá
En það var einhver endurnýjun í gangi stuttu eftir ég útskrifaðist minnir mig og gátu nemendur keypt þessar gömlu.
Ég hef alltaf séð eftir að hafa ekki keypt eina klassíska analog.
Var einn af þeim heppnu sem keypti gamla sveiflusjá hjá þeim.
Nota hana ennþá í dag. notaði hana í þessari viku til að reyna að gera við shotgun hljóðnema :Þ
Seinast þegar ég vissi og notaði sveiflusjáirnar í Tækniskólanum. Þá voru þær bara mjög meðalsveiflusjáir. Meira en nógu gott fyrir flest sem maður gerir og mikið meira en nóg fyrir hljóðbilanagreiningu amk
En að viðfangsefninu. Flestar sveiflusjáir ættu að koma þér upp í 5MHz eins og ég sé nefnt í myndinni hjá þér. (reyndar talað um meira en 5Mhz, but idk)
Það er frekar erfitt að eyðileggja eitthvað með ódýrum sveiflusjám.
Basically, fyrir þetta tilfelli. Held ég að þú þurfir ekkert svaka hi-end sveiflusjá IMO, sýnist meira að segja á myndinni að hann sé að nota analog sveiflusjá . Picoscope ætti að duga.
i5 4670K//R9 290//Gigabyte GA-Z87-D3HP//Crucial Ballistix Sport (4x8GB)-----HD650//Mad Dogs//Porta Pro//CX 5.00// HD 4.30//M-Audio BX8
-
- Fiktari
- Póstar: 91
- Skráði sig: Fim 31. Jan 2008 15:47
- Reputation: 52
- Staðsetning: Reykjavík
- Hafðu samband:
- Staða: Ótengdur
Re: Oscilloscope
ég á 4 rása 100Mhz scope frá Siglent.Dugar fínt fyrir það sem ég er að gera, frábært viðmót - kostaði um $400. Þessi kínasscope eru bara orðin mjög góð og nothæf ef þú þarft ekki að mæla eitthvað og gefa skýrslu með reference.
---
