Vantar aðstoð með spennubreytir/aflgjafa

[andriki]

Þetta er keyrir sem sagt skjá fyrir miðstöð í Subaru legacy, kemur ekkert ljós á skjáinn en allt annað function virkar a miðstöðinni

[Ingisnickers86]

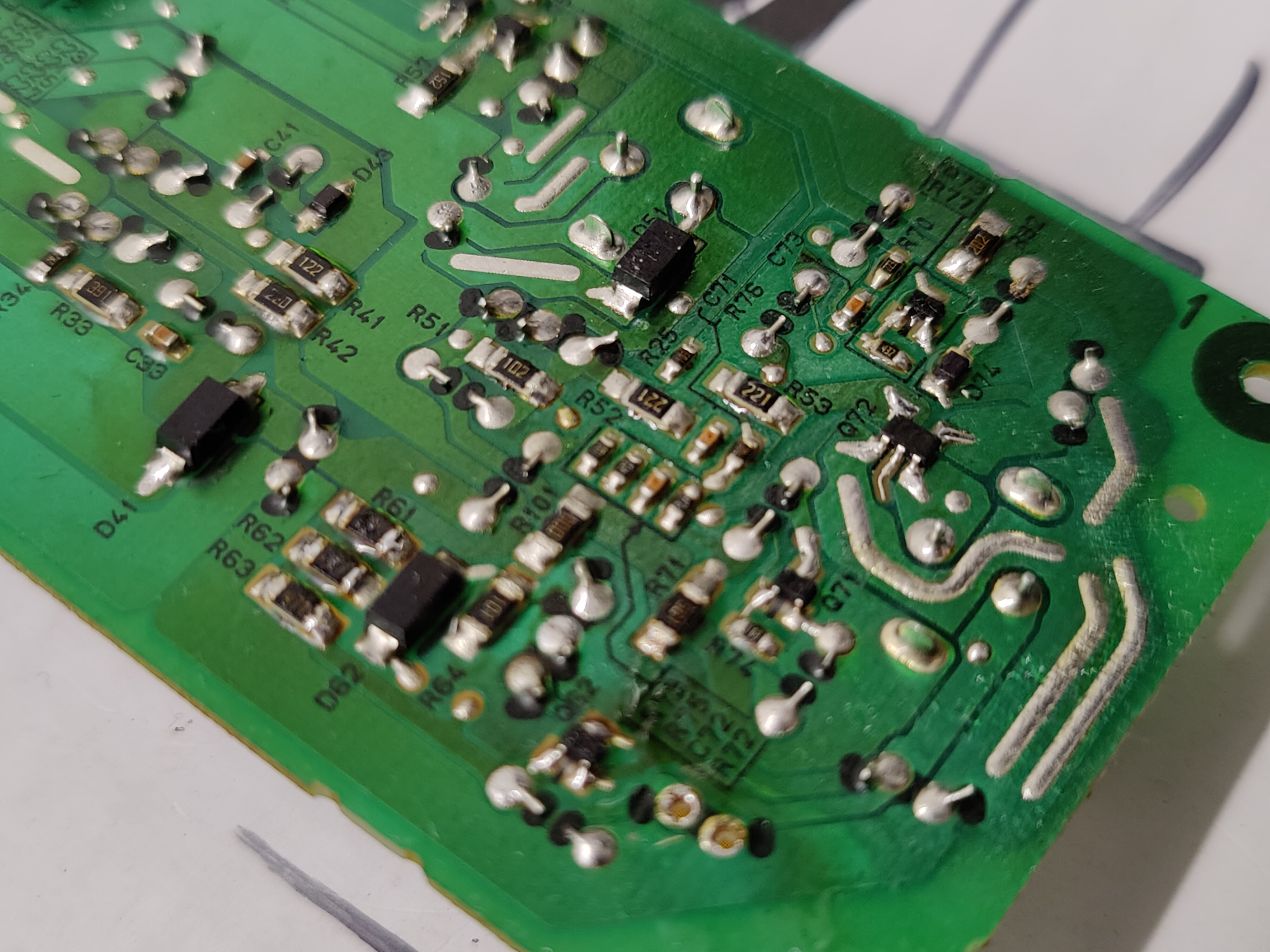

Áttu betri/skýrari mynd af fyrstu myndinni. Sýnist viðnám R61 og R62 líta illa út, looka brennd.

[Ingisnickers86]

Áttu betri/skýrari mynd af fyrstu myndinni. Sýnist viðnám R61 og R62 líta illa út, looka brennd.

[jonsig]

Góð spurning, ég þurfti að hugsa þarna.

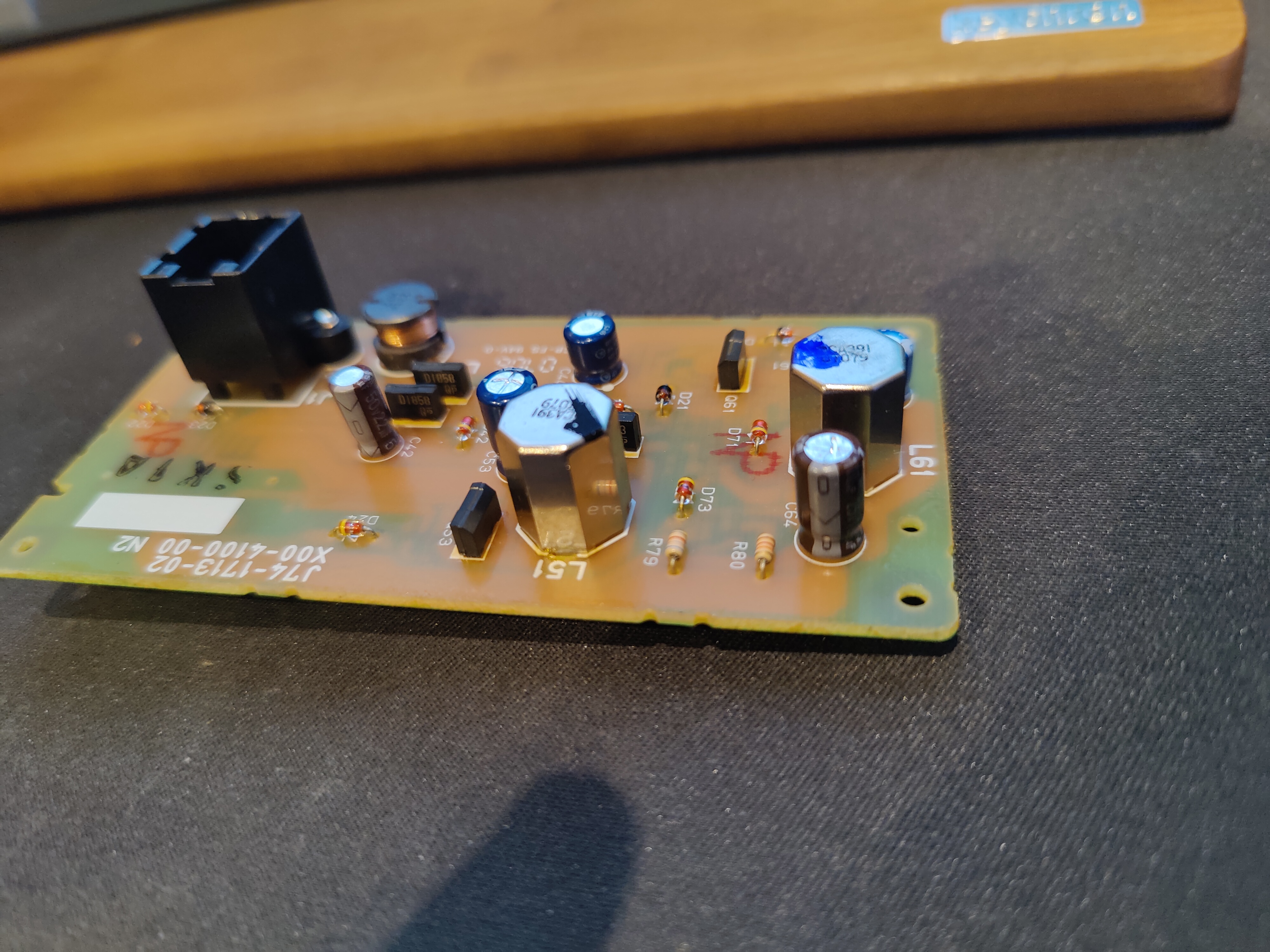

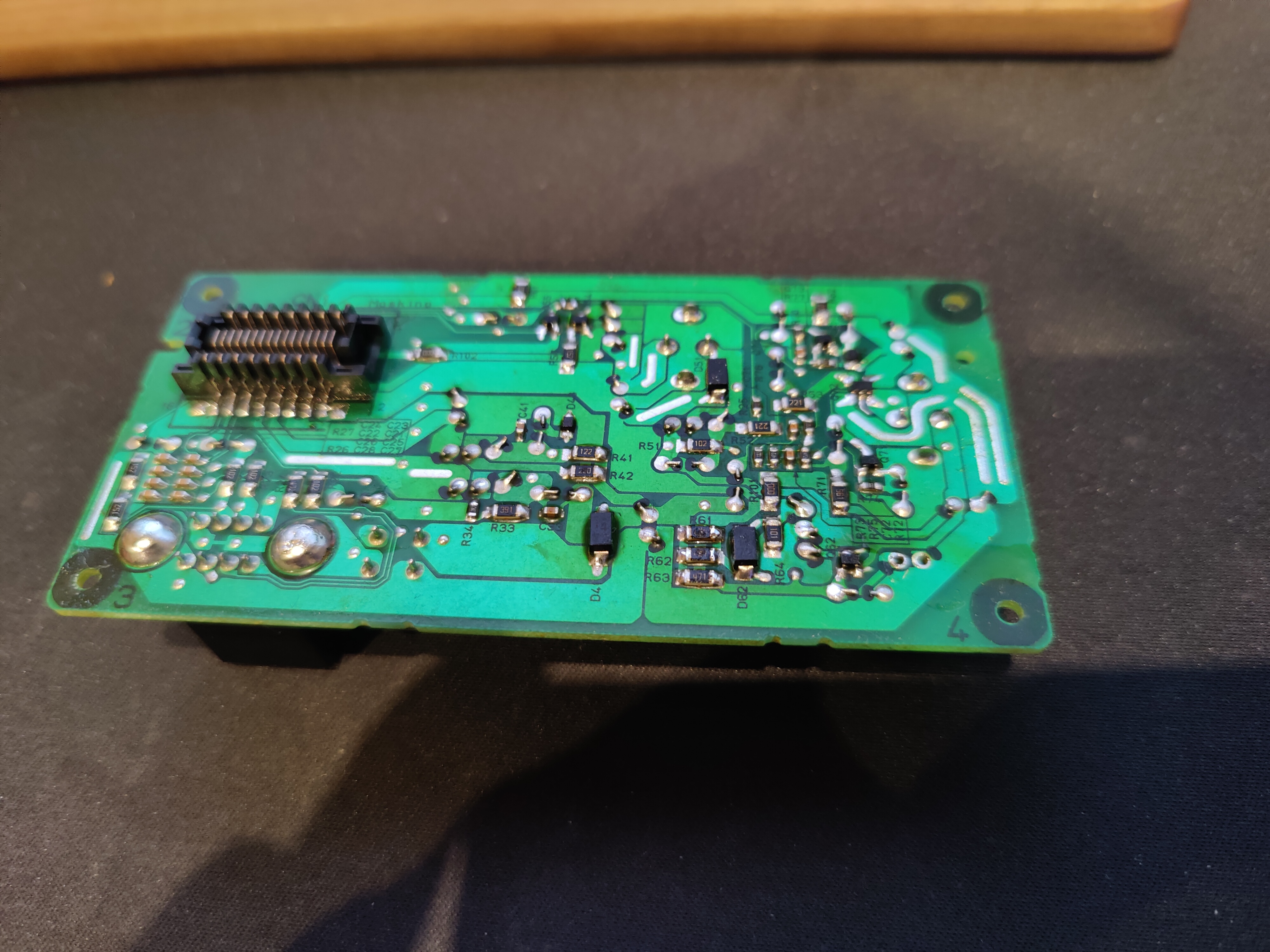

Byrja á því að athuga hvort það sé spenna á skjánum. Sýnist vera 2 eða þrjár DC-DC rásir þarna við svarta tengið á minni plötunni. Möguleiki á að einhver af þessum íhlutum merktir "Q" gætu verið fubar. Skjárinn er örugglega ekki að vesenast á 12VDC beint af geymi, þá eru svona prent til að búa til stýrispennur og afl inná viðkvæmari hluti eins og þennan skjá. t.d. 9V-5V,,, 3,3V jafnvel negatívar spennur, þó ólíkegt.

Stundum verða svona skjáir fubar við lítið snöggt högg, frekar viðkvæmir oft. Veit ekki hvort það sé aldurstengt.

Ef ekkert af ofangreindu þá gætir þú verið að eiga við sambandsleysi. Eina leiðin til að finna það er með spennumælingu/viðnámsmælingu. Gæti verið lóðning, tæring á einhverju tengi eða viðnám að pönkast í þér.

[andriki]

Áttu betri/skýrari mynd af fyrstu myndinni. Sýnist viðnám R61 og R62 líta illa út, looka brennd.

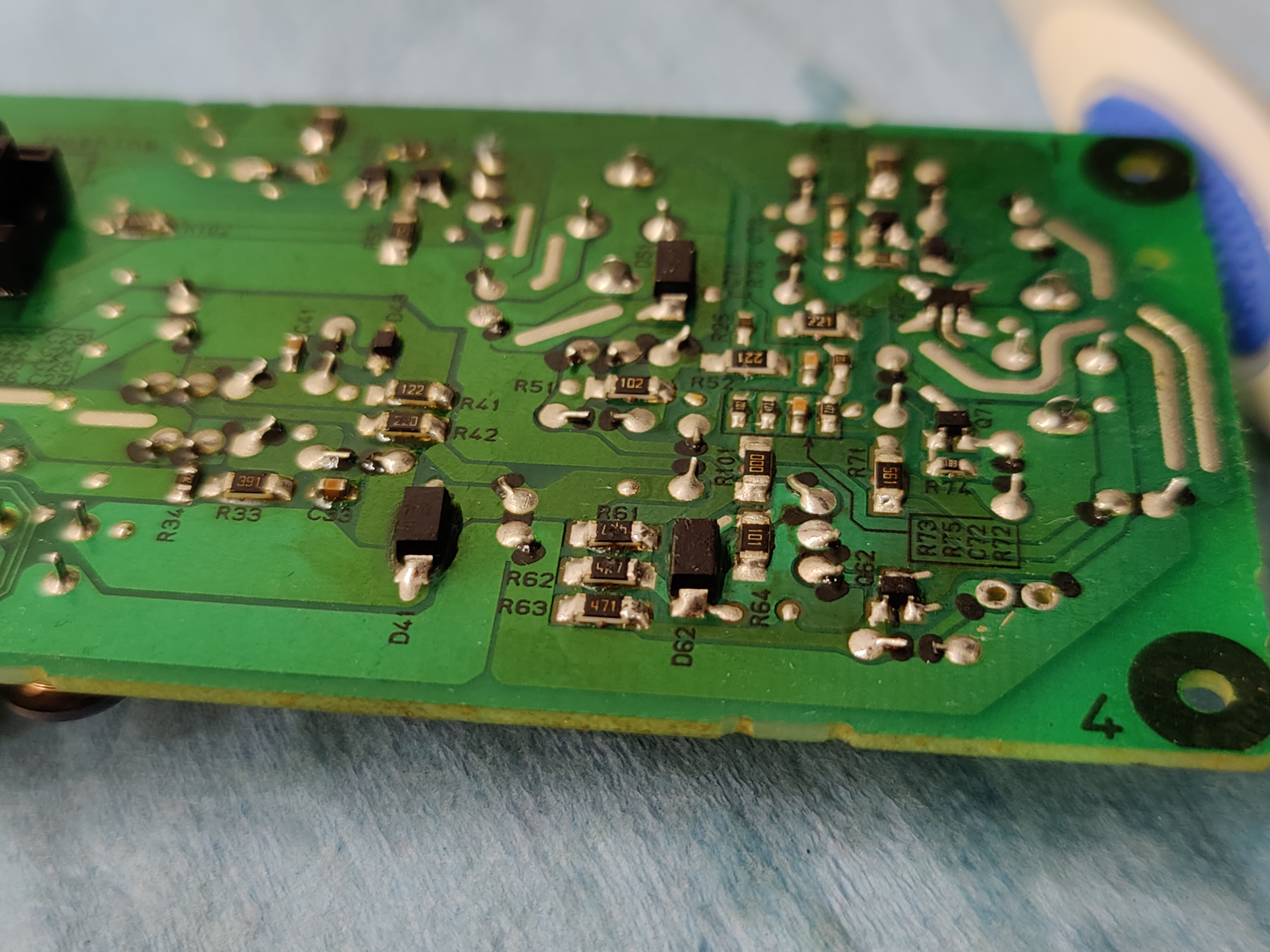

Búin að bæta við myndum þreif líka plötuna með isoprópanol

[andriki]

Góð spurning, ég þurfti að hugsa þarna.

Byrja á því að athuga hvort það sé spenna á skjánum. Sýnist vera 2 eða þrjár DC-DC rásir þarna við svarta tengið á minni plötunni. Möguleiki á að einhver af þessum íhlutum merktir "Q" gætu verið fubar. Skjárinn er örugglega ekki að vesenast á 12VDC beint af geymi, þá eru svona prent til að búa til stýrispennur og afl inná viðkvæmari hluti eins og þennan skjá. t.d. 9V-5V,,, 3,3V jafnvel negatívar spennur, þó ólíkegt.

Stundum verða svona skjáir fubar við lítið snöggt högg, frekar viðkvæmir oft. Veit ekki hvort það sé aldurstengt.

Ef ekkert af ofangreindu þá gætir þú verið að eiga við sambandsleysi. Eina leiðin til að finna það er með spennumælingu/viðnámsmælingu. Gæti verið lóðning, tæring á einhverju tengi eða viðnám að pönkast í þér.

Ég af loðaði einn 22uf þétti hann mæltist 19uf er það inná við skekkju mörk ?

[andriki]

Af þeim 22 pinnum þá er þetta þeir sem ég mæti voltage a 6 5v
7 3.3v
9 5v
10 5v
21 3v
22 3v

[jonsig]

Úr verksmiðjunni eru þeir oft gefnir upp +/- 10% , hann er kannski farinn að slakna en ekkert alvarlegt. Þetta er yfirleitt hannað með tilliti til þess að þeir geti farið örugglega +20% niður eða upp.
Ef þetta væri ESR vandamál og þéttirinn hluti af buck rásinni þá eru þeir yfirleitt bólgnir. Og ef ekkert sér á þeim þá væru þeir í open mode.(mjög hátt viðnám og rýmdin hrunin niður).

Okey, hvar ertu með GND próbið ? Gæti þá verið common ground vandamál ef allt er steindautt.

Ef þú finnur út að skjárinn sé fubar þá er ég ekki að fara blikka auga.

[andriki]

Úr verksmiðjunni eru þeir oft gefnir upp +/- 10% , hann er kannski farinn að slakna en ekkert alvarlegt. Þetta er yfirleitt hannað með tilliti til þess að þeir geti farið örugglega +20% niður eða upp.
Ef þetta væri ESR vandamál og þéttirinn hluti af buck rásinni þá eru þeir yfirleitt bólgnir. Og ef ekkert sér á þeim þá væru þeir í open mode.(mjög hátt viðnám og rýmdin hrunin niður).

Okey, hvar ertu með GND próbið ? Gæti þá verið common ground vandamál ef allt er steindautt.

Var með groundið bara í boddý meðan ég var að mæla þetta í bílnum. Annars virkar allt nema ljósið í skjánum
Breytta hitanum og allt annað sem tengist miðstöðinni virkar

[jonsig]

Ugh,, meinar að baklýsingin sé dauð ? búinn að lýsa á þetta með vasaljósi og sjá eitthvað gerast á skjánum ?

[andriki]

Ugh,, meinar að baklýsingin sé dauð ? búinn að lýsa á þetta með vasaljósi og sjá eitthvað gerast á skjánum ?

Held að þetta sé vacuum fluorescent displays notar það baklýsingu ?

[jonsig]

já það gæti vel verið.
Þá er málið að finna sér teikningu af sambærilegum skjá, og átta sig á hvernig hann fúnkerar við einfalda stýringu, því í grunninn er þetta allt sama draslið, bara spurning um útfærslu.

[andriki]

Já var búin að skoða þetta https://youtu.be/5JWlFJa6dwQ

[jonsig]

Já var búin að skoða þetta https://youtu.be/5JWlFJa6dwQ

Ég myndi fókusa á þessa litlu plötu til að byrja með, athuga þessa transistora. Og gá hvort það sé einhver spennu- leaky þéttir

[andriki]

Já var búin að skoða þetta https://youtu.be/5JWlFJa6dwQ

Ég myndi fókusa á þessa litlu plötu til að byrja með, athuga þessa transistora. Og gá hvort það sé einhver spennu- leaky þéttir

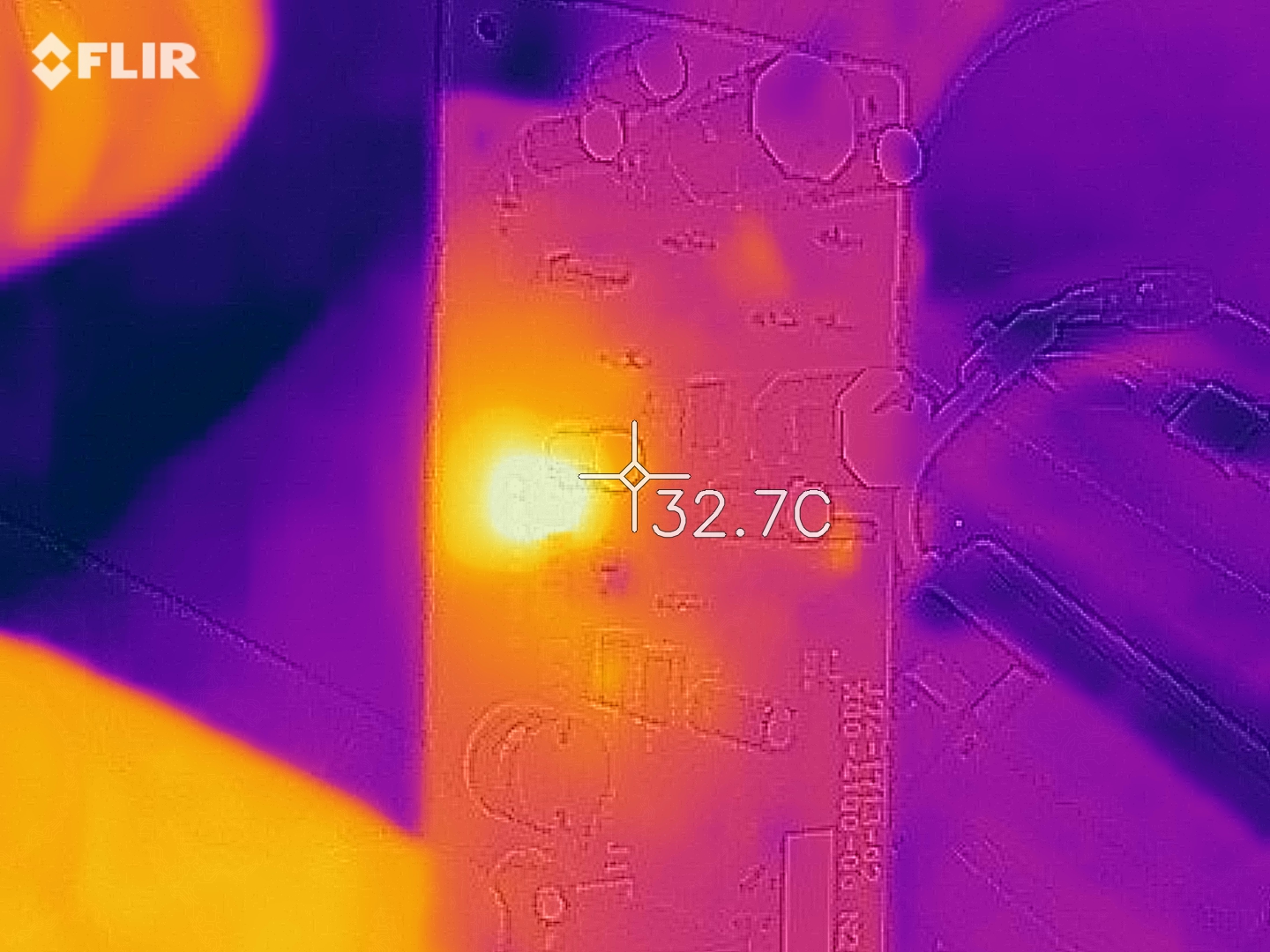

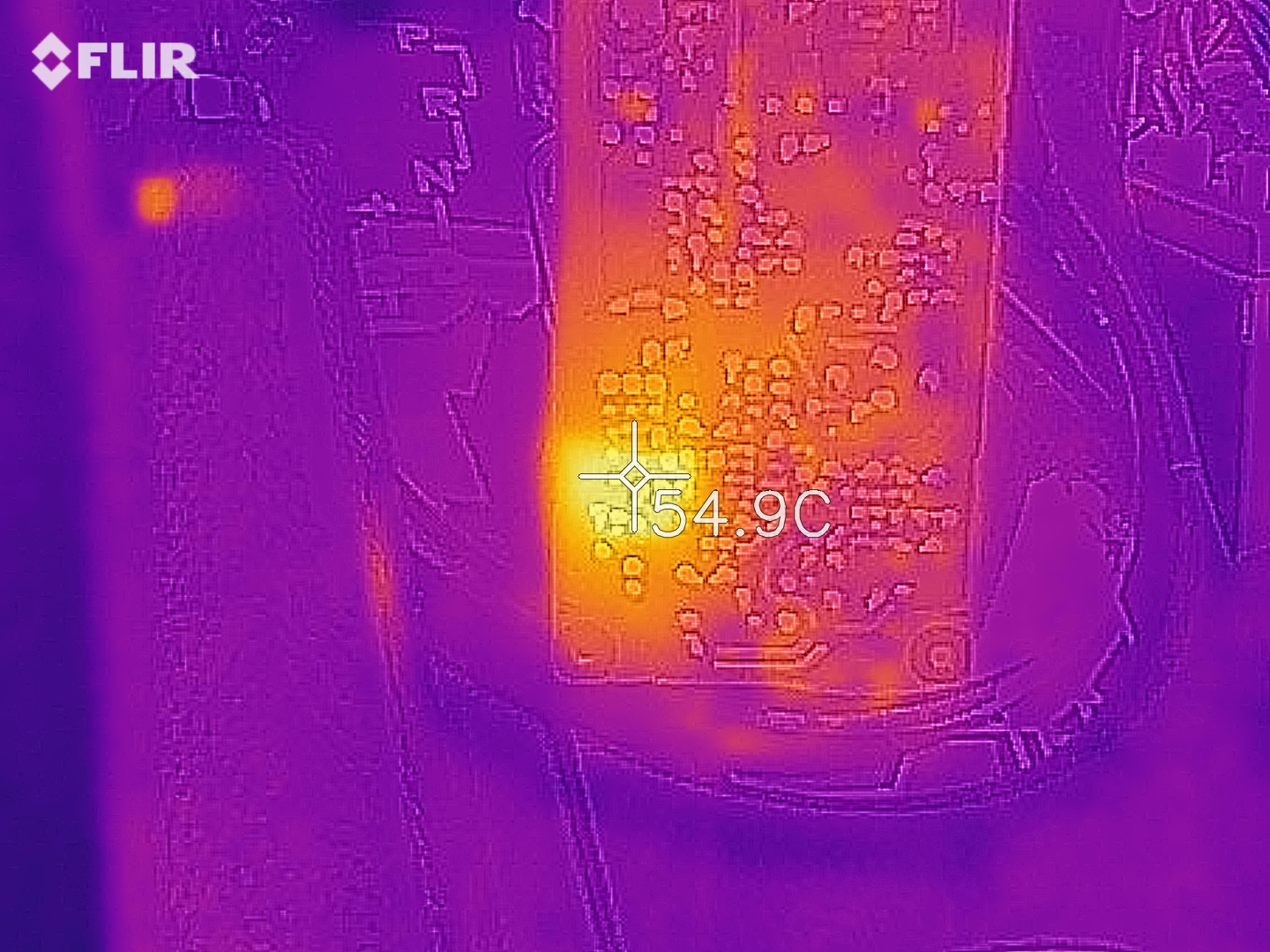

Ég bæti við mynd úr hita myndavel virðist sem einn partur vitni frekar hratt upp tok myndina eftir 5 sek frá því að ég svissaði á bílnum

[Ingisnickers86]

Úr verksmiðjunni eru þeir oft gefnir upp +/- 10% , hann er kannski farinn að slakna en ekkert alvarlegt. Þetta er yfirleitt hannað með tilliti til þess að þeir geti farið örugglega +20% niður eða upp.
Ef þetta væri ESR vandamál og þéttirinn hluti af buck rásinni þá eru þeir yfirleitt bólgnir. Og ef ekkert sér á þeim þá væru þeir í open mode.(mjög hátt viðnám og rýmdin hrunin niður).

Okey, hvar ertu með GND próbið ? Gæti þá verið common ground vandamál ef allt er steindautt.

Var með groundið bara í boddý meðan ég var að mæla þetta í bílnum. Annars virkar allt nema ljósið í skjánum
Breytta hitanum og allt annað sem tengist miðstöðinni virkar

Núúúú, þá ertu líklega að díla við skjáinn, eða tengingar að honum ef allt annað virkar.

[andriki]

Já var búin að skoða þetta https://youtu.be/5JWlFJa6dwQ

Ég myndi fókusa á þessa litlu plötu til að byrja með, athuga þessa transistora. Og gá hvort það sé einhver spennu- leaky þéttir

Ég mæli 80 ohm viðnám a þessi viðnámi

[andriki]

Og við námið fyrir ofan það er 150ohm

[andriki]

Neðst viðnámið er 0.470k ohm. Ætla giska að þau eiga öll að vera það sama ?

[Snorrlax]

Þarf ekki að vera að þau séu öll sömu gildin, það eru tölur á viðnámunum sem segja þér gildin sem að viðnámið á að vera. getur notað google til að finna út úr gildunum út frá þeirri tölu.
t.d. hér https://www.digikey.com/en/resources/co ... istor-code
Er ekki 100% stöðluð númer. en nokkuð nálægt því.
Fyrsta sem að ég gái að í bílum eru tengingar, mikill hristingur í bílum og svo byrjar oft að setjast á snerturnar skítur.
Ertu búinn að skoða tengingarnar sem fara að skjánum frá aðalbrettinu?
Eða jafn vel lóðningarnar við skjáinn sjálfan.

[andriki]

Þarf ekki að vera að þau séu öll sömu gildin, það eru tölur á viðnámunum sem segja þér gildin sem að viðnámið á að vera. getur notað google til að finna út úr gildunum út frá þeirri tölu.
t.d. hér https://www.digikey.com/en/resources/co ... istor-code
Er ekki 100% stöðluð númer. en nokkuð nálægt því.
Fyrsta sem að ég gái að í bílum eru tengingar, mikill hristingur í bílum og svo byrjar oft að setjast á snerturnar skítur.
Ertu búinn að skoða tengingarnar sem fara að skjánum frá aðalbrettinu?
Eða jafn vel lóðningarnar við skjáinn sjálfan.

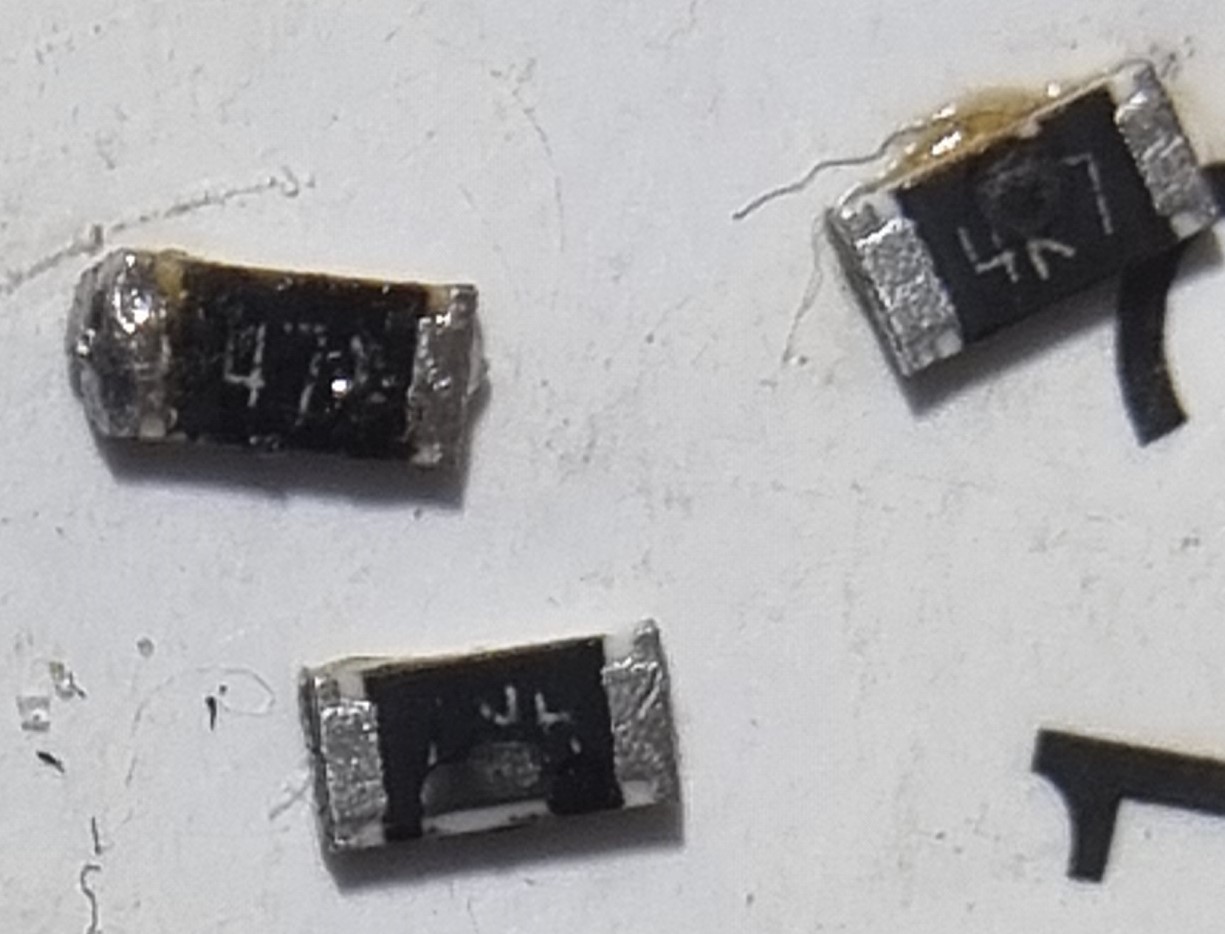

mjög erfitt að sjá hvað stendur á þeim, tók þessa mynd með stækkunar gleri fyrir framan síman haha

[jonsig]

Lengst til hægri er 4,7ohm . (EDIT)
En vantar öftustu töluna á resistor til vinstri sem er krítísk..

Var að díla við svona punk viðnám í lazarus project hjá mér síðast. Tók það ekki úr til að sjá að það var að pönkast í mér.

IPA er must í svona, isapropyl alcohol til að hreinsa og föndurhnífur. Ipa Fæst í kemi.

[andriki]

Lengst til hægri er 4700ohm .
En vantar öftustu töluna á resistor til vinstri sem er krítísk..

Var að díla við svona punk viðnám í lazarus project hjá mér síðast. Tók það ekki úr til að sjá að það var að pönkast í mér.

IPA er must í svona, isapropyl alcohol til að hreinsa og föndurhnífur. Ipa Fæst í kemi.

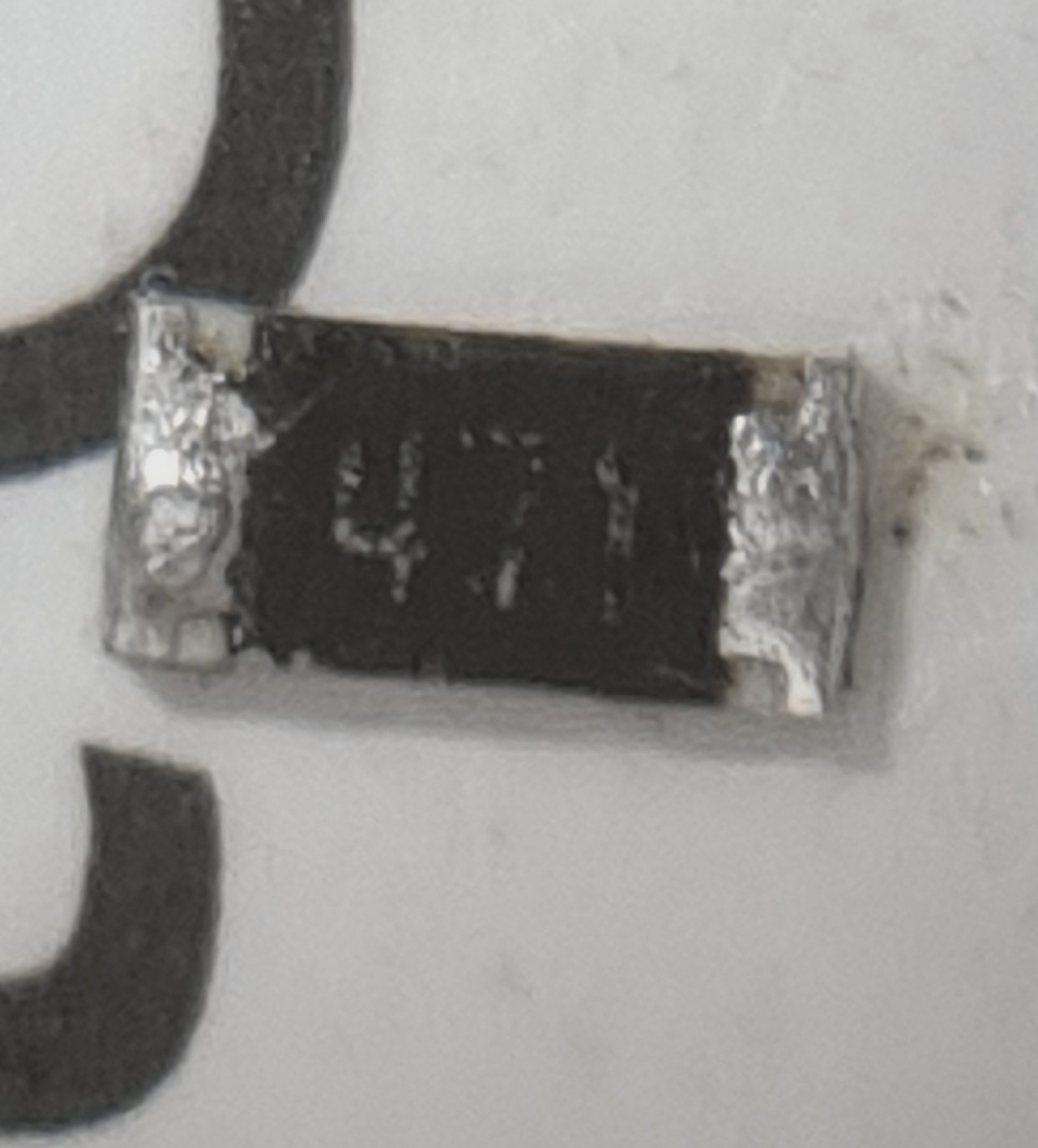

já var búin að hreinsa hann aðeins betur og náði þessari mynd, finnst standa 471 á honum gæti það ekki alveg meikað sense ?

[andriki]

held að þetta sé þá 2x 4r7
https://www.aliexpress.com/item/32752376998.html
og 1x 471
https://www.aliexpress.com/item/3275126 ... e8wDuK6hxf

[jonsig]

Er hann ónýtur ? Eða stútaðist hann við removal ?
Ætti að mælast 470ohm.

Ég á þetta allt til heima, get látið þig fá nýja þétta líka, á alltof mikið af þessu.

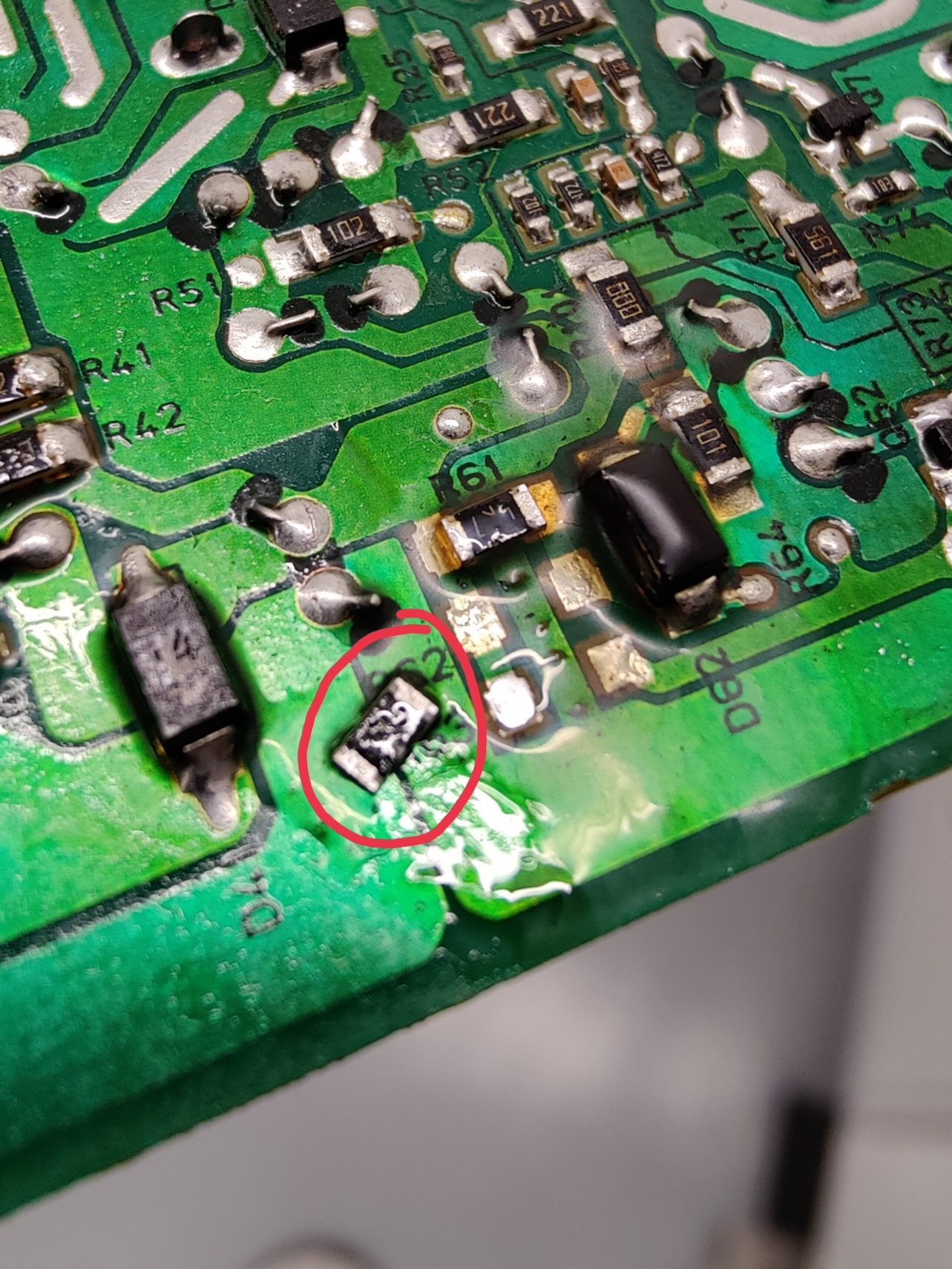

Sumir smd resistorar geta þolað uppundir 200°C en það gæti líka verið eitthvað á eftir honum sem er að draga óvenjulega mikið. Best væri að átta sig á tilganginum með þessum resistor til að átta sig á hlutunum.
Líka ef eitthvað annað er bilað þá er ekki óeðlilegt að t.d. díóðan (D62) verði slatta heit.
Prófaðiru að unplugga skjáinn og sjá hitan hrinja niður t.d. ?
