Cat5 tengingar-hjálp

[Magni81]

Sælir

Er að leggja cat5 snúrur í öll herbergi í húsinu mínu. Er núna að setja upp utanáliggjandi cat5-tengibox sem ég get svo "pluggað" snúrunni í.

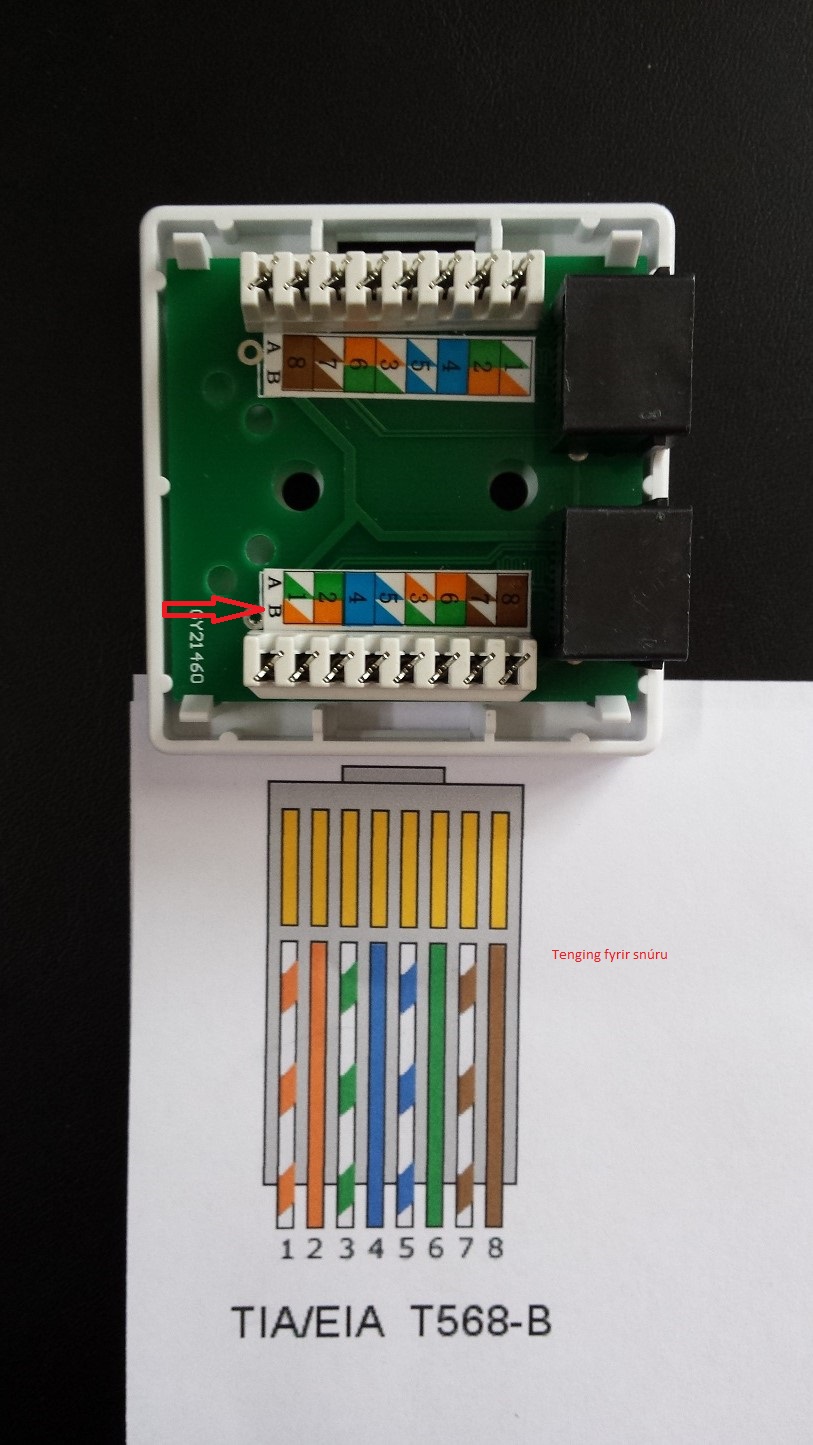

Málið er það að það er ekki sama tengingin á milli tengisins í snúru og tengingar í boxi (sjá mynd- í boxi er að ég að nota röð B). Og þegar ég hef tengt þetta saman þá skynar tölvan einhverja tengingu en hún dettur út og inn. Er eitthvað sem er að fara framhjá mér??

Note: ég hef prófað að tengja vírana í boxinu eins og í snúrunni en það gaf ekkert merki...

[Gunnar]

þú ert með þetta utanályggjandi cat5 box og liklegast með það tengt þá, appelsínugulur/hvítur, appelsínugulur, blár, blár/hvítur, grænn/hvítur, grænn, brúnn/hvítur, brúnn.
en hvernig er það tengt hja þér á hinum endanum? þarf að vera eins tengt þar.

[Magni81]

Ég er með netsnúru úr Elko. Hún er tengd eins og tengingin á blaðinu á myndinni sýnir.

[Oak]

Betra ef að þú sendir okkur mynd af tengingunum þínum.

Ertu með "punch" til að tengja þetta inná eða ertu bara að setja þetta með höndunum niður?

[gardar]

Eins og þetta hljómar og lítur út þá ertu að gera hlutina rétt, B staðallinn er notaður á flestum stöðum í dag.

Fáðu lánaðan paratester einhverstaðar eða verslaðu þér slíkann. Þá sérðu fljótt og örugglega hvort það sé sambandsleysi á einhverjum vír eða einhverjir af vírunum rangt tengdir.

Ég skýt annars á að veggtengillinn sé sökudólgurinn hjá þér, hvernig ertu að festa vírana í honum? Ertu með alvöru puncher eða ertu bara að nota skrúfjárn?

[Magni81]

Eins og þetta hljómar og lítur út þá ertu að gera hlutina rétt, B staðallinn er notaður á flestum stöðum í dag.

Fáðu lánaðan paratester einhverstaðar eða verslaðu þér slíkann. Þá sérðu fljótt og örugglega hvort það sé sambandsleysi á einhverjum vír eða einhverjir af vírunum rangt tengdir.

Ég skýt annars á að veggtengillinn sé sökudólgurinn hjá þér, hvernig ertu að festa vírana í honum? Ertu með alvöru puncher eða ertu bara að nota skrúfjárn?

Ég þarf að fá mér puncher, er með mjög nett skrúfjárn að tengja þetta núna.

Er það þá rétt skilið hjá mér að röðin á vírunum (snúru og veggboxi) skipti ekki máli, þ.e. að röðin skuli ekki vera sú sama.

[siggik]

ef blaðið sem sýnir tengingarnar er frá elko og sýnir kapalinn þá tengirðu það eins í boxið "B", ég notaði puncher til að tengja slatta af svona en hann ýtti því ekki nóg niður þannig að ég notað örsmátt flattskrúfjárn til að þrýsta þessu niður, áður en ég gerði það þá lýsti þetta sér einsog þú talaðir um, þannig að ég giska á að þetta er ekki að ná nógum contact því þetta er ekki nógu vel "punchað" en þetta getur bara verið bull hjá mér

[Skari]

Eins og þetta hljómar og lítur út þá ertu að gera hlutina rétt, B staðallinn er notaður á flestum stöðum í dag.

Fáðu lánaðan paratester einhverstaðar eða verslaðu þér slíkann. Þá sérðu fljótt og örugglega hvort það sé sambandsleysi á einhverjum vír eða einhverjir af vírunum rangt tengdir.

Ég skýt annars á að veggtengillinn sé sökudólgurinn hjá þér, hvernig ertu að festa vírana í honum? Ertu með alvöru puncher eða ertu bara að nota skrúfjárn?

Ég þarf að fá mér puncher, er með mjög nett skrúfjárn að tengja þetta núna.

Er það þá rétt skilið hjá mér að röðin á vírunum (snúru og veggboxi) skipti ekki máli, þ.e. að röðin skuli ekki vera sú sama.

Tengdu þetta eftir B staðlinum í tengiboxinu og ekki vera að rugla þig á að bera röðinina saman því að undir prentplötunni í tengiboxinu er allt lóðað þannig að þetta verði eins og í rétti röð í kaplinum.

[Skari]

Eins og þetta hljómar og lítur út þá ertu að gera hlutina rétt, B staðallinn er notaður á flestum stöðum í dag.

Fáðu lánaðan paratester einhverstaðar eða verslaðu þér slíkann. Þá sérðu fljótt og örugglega hvort það sé sambandsleysi á einhverjum vír eða einhverjir af vírunum rangt tengdir.

Ég skýt annars á að veggtengillinn sé sökudólgurinn hjá þér, hvernig ertu að festa vírana í honum? Ertu með alvöru puncher eða ertu bara að nota skrúfjárn?

Ég þarf að fá mér puncher, er með mjög nett skrúfjárn að tengja þetta núna.

Er það þá rétt skilið hjá mér að röðin á vírunum (snúru og veggboxi) skipti ekki máli, þ.e. að röðin skuli ekki vera sú sama.

Tengdu þetta eftir B staðlinum í tengiboxinu og ekki vera að rugla þig á að bera röðinina saman því að undir prentplötunni í tengiboxinu er allt lóðað þannig að þetta verði eins og í rétti röð í kaplinum.

og ef þú þarft þetta akkurat NÚNA þá gætirðu afeingrað vírana og troðið því smá niður með skrúfjárni, góðar líkur á að ef þú ert ekki að nota puncher að þú sért ekki að særa kápuna.

[siggik]

og ef þú þarft þetta akkurat NÚNA þá gætirðu afeingrað vírana og troðið því smá niður með skrúfjárni, góðar líkur á að ef þú ert ekki að nota puncher að þú sért ekki að særa kápuna.

HELD að "boxið" sjái um það, ská settu "járnin" á myndinni gera það

[Magni81]

Ég prófaði að afeinangra alla víra og setja þá í. Það breyttist ekki neitt. Þarf að skoða þetta eitthvað betur...

[Skari]

Þú talar um að setja þetta í öll herbergi, ertu þá ekki að tengja hvern utanáliggjandi tengil í switch ? ekki frá 1 tengli yfir í næsta ?

[jonsig]

Þú þarft( LSA+) puncher á þetta tengibretti á myndinni. En líklega ("110") puncher fyrir veggtenglana nema þeir hafi lok sem notað er að troða vírunum niður á sinn stað .

Það er óþarfi að afeinangra vírana , tennurnar á tengibrettinu sjá til þess .

Gangi þér vel .

[dabbivilla]

ef þú ert að nota pach snúru (sem er með rj-45 enda hinumeginn) þá mun þessi tengill ekki virka vel fyrir þig, þær snúrur eru margþáttungur og nær ílla sambandi á þessum tenglum. þú þarft lagnavír til að setja í þetta, og þá er ílla hægt að setja mola (rj-45) á hinn endan að sama skapi. þá ættir þú að vera með eins dós á báðum endum, og tengja eftir B staðlinum báðum meginn.

[Oak]

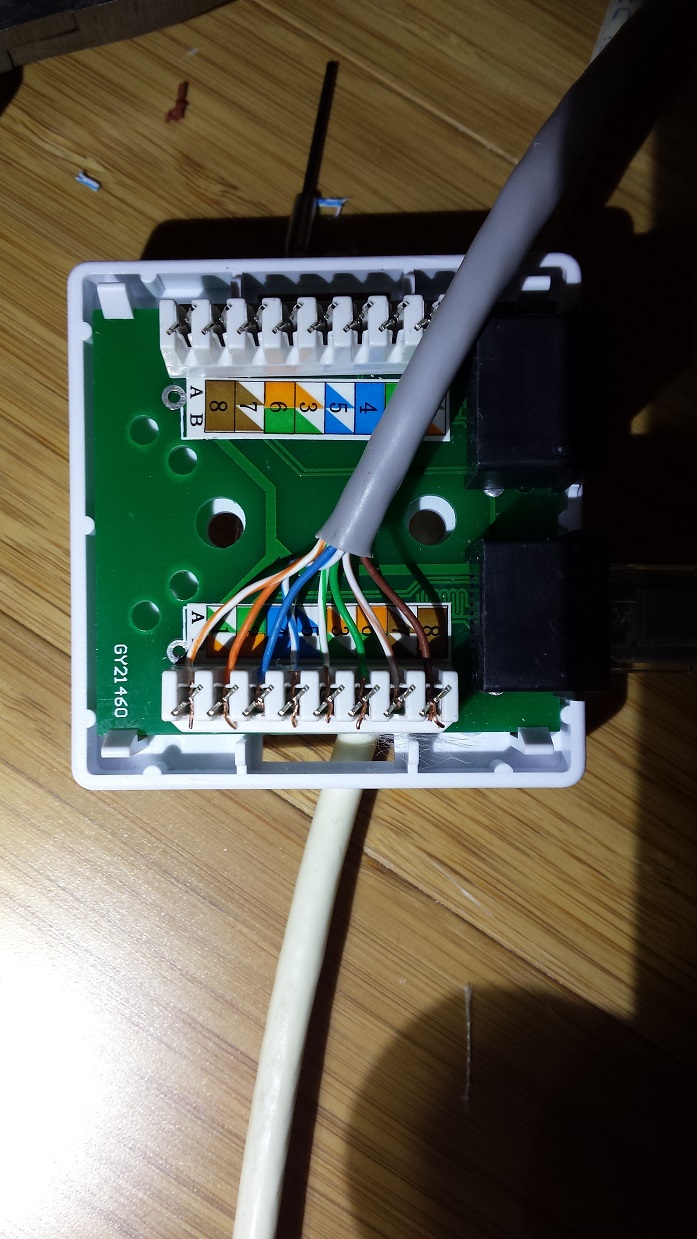

Afhverju sendirðu okkur ekki mynd af tengingunum hjá þér? Gott að fá myndir þú gætir verið að víxla molanum t.d.
ekkert mál að redda þessu með skrúfjárni, þrýstir bara niður sitthvoru megin.

dabbivilla afhverju er eitthvað verra að setja molan á "lagnavír" sem er bara cat5e kapall. Ef að þú ert ekki með töng í þetta að þá er það hinsvegar erfitt.

[jonsig]

, þær snúrur eru margþáttungur .

Ertu að meina fjölþættur vír ? Þið verðið að útskýra þetta betur fyrir manninum og án þess að þykjast tjá ykkur eins og (BSc) tæknifræðingar í rafmagni .

[Magni81]

, þær snúrur eru margþáttungur .

Ertu að meina fjölþættur vír ? Þið verðið að útskýra þetta betur fyrir manninum og án þess að þykjast tjá ykkur eins og (BSc) tæknifræðingar í rafmagni .

Hehe mikið rétt.

[Magni81]

Þú talar um að setja þetta í öll herbergi, ertu þá ekki að tengja hvern utanáliggjandi tengil í switch ? ekki frá 1 tengli yfir í næsta ?

Er með Cat5 snúru úr hverju herbergi inní geymslu þar sem routerinn er. Er ekki búinn að kaupa switch ennþá, tengdi bara þessa fyrstu snúru beint inná routerinn

[Magni81]

ef þú ert að nota pach snúru (sem er með rj-45 enda hinumeginn) þá mun þessi tengill ekki virka vel fyrir þig, þær snúrur eru margþáttungur og nær ílla sambandi á þessum tenglum. þú þarft lagnavír til að setja í þetta, og þá er ílla hægt að setja mola (rj-45) á hinn endan að sama skapi. þá ættir þú að vera með eins dós á báðum endum, og tengja eftir B staðlinum báðum meginn.

Ég er bara með þessa venjulegu cat5 snúru.

Þarf ég þá að setja þennan tengil á báða enda á snúrunni?

[Magni81]

Afhverju sendirðu okkur ekki mynd af tengingunum hjá þér? Gott að fá myndir þú gætir verið að víxla molanum t.d.
ekkert mál að redda þessu með skrúfjárni, þrýstir bara niður sitthvoru megin.

dabbivilla afhverju er eitthvað verra að setja molan á "lagnavír" sem er bara cat5e kapall. Ef að þú ert ekki með töng í þetta að þá er það hinsvegar erfitt.

Molinn er rétt tengdur. Er með teikningu af netinu og snúru úr Elko til að bera saman og alvöru töng til þess að klemma á molann.

[jonsig]

Ekki vera pæla í uppröðun vírana á tengibrettið , það er allt annar tebolli (litaröðin) úr tönnunum sem grípa í vírinn liggja rafrásir og liggja að cat5e plugginu hægra megin við og þar lendir þetta í réttri röð . Horfðu bara á litina við "B" þar sem þú hefur sett örina . Fyrsti pinni er orange/hvítur 2. er orange og 4. er blár ... restin segir sig sjálf þegar þú ert kominn í gang .

Ef þú ert bara að tengja venjulegan tölvukapal , kallaður straight through þá notastu við teikninguna sem þú settir þarna undir tengilinn til að bera saman
Ekki láta "A" línuna trufla þig , hún er bara til að sýna þér litauppröðun tengibrettisins ef þú ert að vinna við þetta í Ameríku ..

[Viktor]

Þetta þarf reyndar ekki að vera svona flókið.

Kíktu bara á endann á snúrunni, og tengdu svo litina í sömu röð í boxinu. Þú myndir ekki fá fullt hús stiga á Cisco prófi, en þetta á samt að virka.
Þá þarftu ekki að breyta snúrunni/redda cat5 töng.

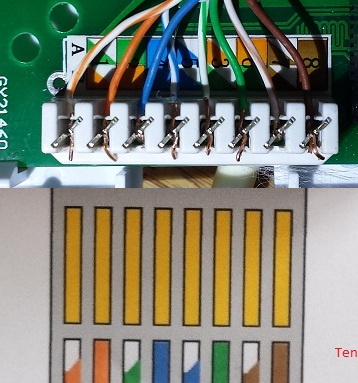

Sjá mynd, þú ert ekki að tengja græna og bláa eins.

[Oak]

þetta er alveg rétt tengd í tenglinum en ég er farinn að hallast að því að þú sért með RJ45 molan öfugan.

Nei sallarólegur þannig á röðin ekki að vera. nema að þú farir þá eftir númerunum.

[jonsig]

Get selt þér mola töng á 2þúsund á tvær.

[Viktor]

þetta er alveg rétt tengd í tenglinum en ég er farinn að hallast að því að þú sért með RJ45 molan öfugan.

Nei sallarólegur þannig á röðin ekki að vera. nema að þú farir þá eftir númerunum.

Þegar ég skoða þetta betur, þá er snúran rétt - en litakóðinn á þessu boxi er vitlaus.

Tengdu boxið í sömu röð og snúran - og þú ert góður. Kannski tengdirðu þá í vitlausri röð seinast.

Málið er, ef þú nærð einu pari rétt(tveir vírar) þá ertu með 10Mb samband um snúruna - það gæti verið ástæðan fyrir því að þú hafir verið að detta út.
Þegar þú nærð tveimur pörum réttum, fjórum vírum ertu kominn með 100Mb samband.

Ef þú nærð svo öllum 4 pörunum réttum, þá ertu kominn með gigabit kapal(1000Mb).

Hér er til dæmis pinout af 100Mb kapli, þessi týpa fylgir ýmsum tækjum sem styðja ekki Gigabit:
